Snel antwoord
In een elektrische zware bedrijfswagen batterijbeheersysteem (BMS), tractie-omvormer, onboarding-lader en DC-DC-omzetter vormen een nauw gekoppelde hoogspanningsarchitectuur. Elk component wordt aangeschaft met een eigen validatie, maar de integratieproblemen die prototypen vertragen treden pas op wanneer alle vier tegelijk op volle systeembelasting werken. Succesvolle integratie van elektrische aandrijflijnen vereist inzicht in welke interacties zichtbaar zijn op componentniveau en welke pas op voertuigniveau.
Dit artikel brengt die architectuur in kaart vanuit het perspectief van een integrator. Waar de integratiestrijd plaatsvindt, welke interacties teams verrassen en welke beslissingen in de eerste drie maanden van een programma problemen veroorzaken die in de laatste drie naar boven komen.

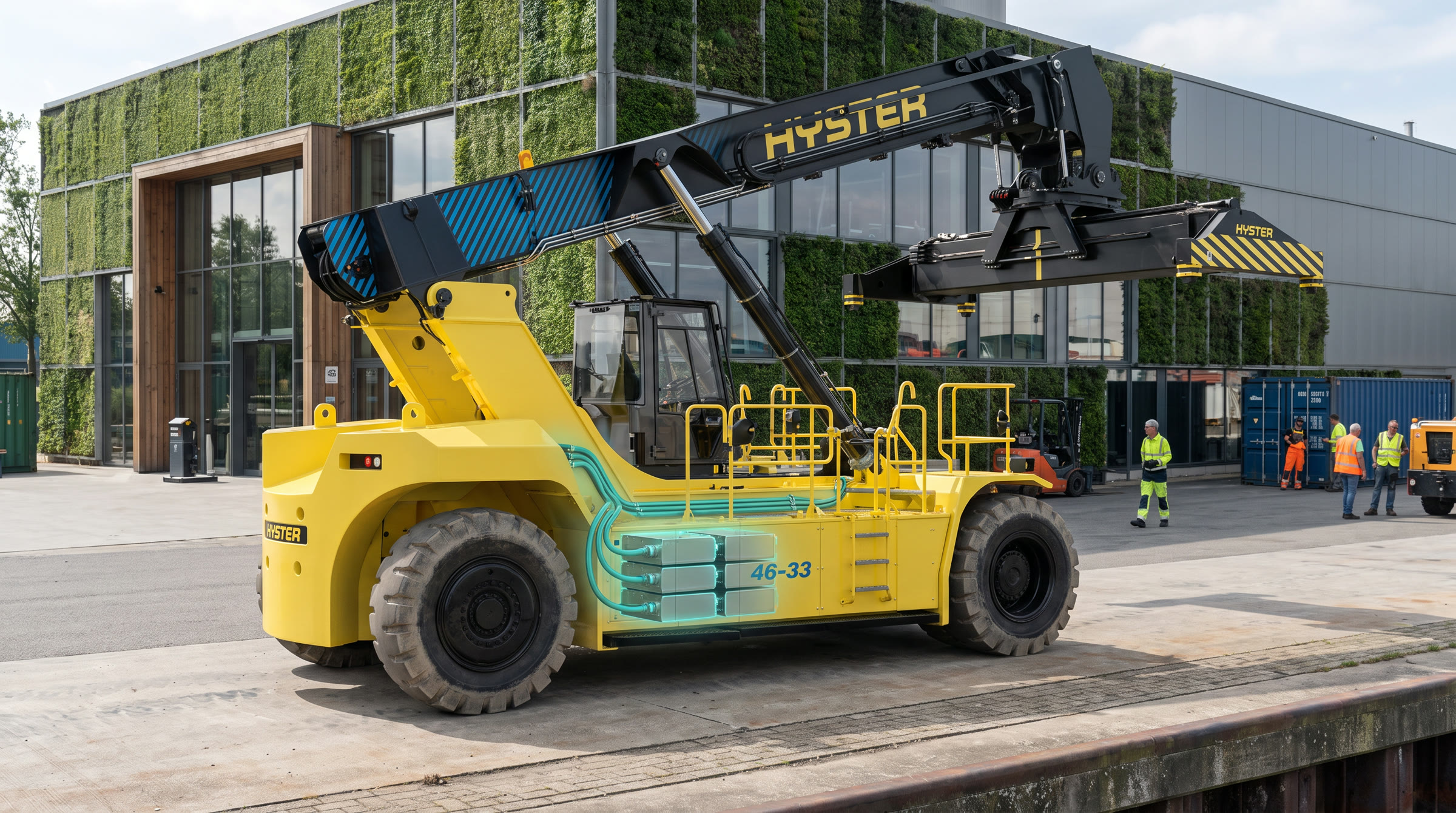

Wat is een batterijmanagementsysteem in een elektrische zware bedrijfswagen?
A batterijbeheersysteem (BMS) bewaakt elke cel in de hoogspannings-tractiebatterij, balanceert de laadtoestand, bestuurt de schakelaars die de batterij isoleren van de rest van het voertuig, bewaakt de hoogspanning-tot-chassis-isolatie en berekent het vermogen dat de omvormer kan afnemen of regenereren. In zware platforms communiceert het via CAN of Ethernet met de omvormer, OBC, het thermisch beheersysteem en de voertuigcontroller. Zonder een BMS werkt geen enkele hoogspanningscomponent veilig.
De hoogspanningsarchitectuur in 60 seconden
- HV-batterij op een gelijkstroombus van 600–800 V.
- BMS voor celbewaking, balancering, contactorbesturing, isolatiebewaking.
- Tractie-omvormer die gelijkstroom van de accu omzet en wisselstroom aan de motor levert.
- DC-DC-omvormer die de hoogspanning verlaagt naar 12V of 24V voor het conventionele elektrische systeem.
- On-board lader (OBC) die wisselstroom (AC) van het elektriciteitsnet accepteert en gelijkstroom (DC) aan de accu levert.
- Motorregelaar, vaak geïntegreerd met de omvormer.
- Thermisch circuit, vaak gedeeld door batterij, omvormer en DC-DC.
- Communicatiebackbone (CAN of Ethernet) die alles met elkaar verbindt.
De tractie-omvormer: de luidruchtigste luidruchtige buurman
De tractie-omvormer is de component met het hoogste vermogen in de architectuur en de grootste bron van EMI, warmte en trillingen. Keuzes met betrekking tot de omvormer hebben gevolgen voor elke andere componentbeslissing.
De huidige afweging is IGBT versus SiC. IGBT's zijn volwassen, goedkoper en schakelen op 5–10 kHz. SiC-modules schakelen op 20–50 kHz en zijn efficiënter bij hoog vermogen, maar snellere flanken duwen EMI naar hogere banden en vereisen strengere afscherming en busbar-ontwerp. Overstappen van IGBT naar SiC halverwege een programma betekent bijna altijd dat de EMC-validatie helemaal opnieuw moet worden gedaan.
BMS: het systeem dat alles reguleert
Het BMS bewaakt niet alleen: het sluit af. De omvormer kan geen stroom trekken die het BMS niet toestaat. De OBC kan geen stroom leveren die het BMS niet accepteert. Als de BMS-contactor opent tijdens werking met een hoge stroom, ziet de omvormer een spanningspiek die de nominale waarde van de DC-link-condensator overschrijdt.
Een voor de eerste keer uitgevoerde integratie van een zwaar BMS brengt bijna altijd timingproblemen aan het licht die onzichtbaar zijn bij componentvalidatie. CAN-berichten die 50 ms te laat arriveren zijn geen componentfout. Het is een integratiefout die pas aan het licht komt door de reactietijd van de omvormer.
Interne lader: de toegangspoort tot het stroomnet
Voor zware platforms is de OBC-dimensionering strategisch. Een OBC van 22 kW laadt een accu van 600 kWh op in 27 uur. Een OBC van 44 kW laadt deze op in 14. Voor depot-exploitatie is het verschil of één vrachtwagen twee diensten kan draaien.
OBC-integratie introduceert drie uitdagingen:
- Laadmodus EMC. ECE R10 vereist dat het voertuig tijdens het laden aan de eisen voldoet. Schakelfrequenties van de OBC koppelen in op de wisselstroomvoeding en in nabijgelegen voertuigkabelbomen.
- ISO 15118-communicatie. De OBC en de laadpaal wisselen berichten uit voor plug-and-charge, slim laden en bidirectionele overdracht. Deze moeten naast elkaar bestaan met de interne CAN zonder timingbotsingen.
- Galvanische scheiding. De OBC is de grens tussen net-AC en hoogspannings-DC. OBC-isolatiefouten kunnen zich bij het BMS voordoen als batterij-isolatiefouten, waardoor valse contactoruitschakelingen worden geactiveerd.
DC-DC-omzetter: de stille mogelijkmaker
De DC-DC-omvormer transformeert de hoogspanningsbus omlaag naar 12V of 24V voor conventionele verlichting, regeleenheden en het BMS zelf. In zware bedrijfsvoertuigen worden DC-DC-omvormers vaak gespecificeerd met continue vermogens voor personenauto's en vervolgens geacht ondersteuning te bieden aan starterbelastingen, hydraulische hulpapparatuur en aircocompressoren die niet bestonden op het autoplatform. Het resultaat is thermische derating, spanningsdalingen op de laagspanningsbus en verlies van voertuigcontrole tijdens piekbelasting van de aandrijflijn.
Waar integratie misgaat
De vier meest voorkomende integratiestoringen op het gebied van vermogenselektronica die we zien bij zware toepassingen:
- BMS opent de contactor tijdens regeneratie, omvormer ziet spanningspiek, DC-link condensator krijgt een belasting.
- De schakelfrequentie van de OBC koppelt in naar de stroomensoren van de tractie-omvormer tijdens gelijktijdig snelladen en HVAC-bedrijf. De omvormer leest spookstromen en verlaagt het koppel.
- Thermische lus gedeeld tussen omvormer en DC-DC. Omvormer op piekvermogen verwarmt de koelvloeistofinlaat van de DC-DC, DC-DC derateert om zichzelf te beschermen, LV-bus valt weg, BMS herstart.
- CAN-busarbitratieverlies tussen BMS, omvormer en OBC tijdens gelijktijdige laad- en thermische beheeroperatie. Berichten gaan verloren. Omvormer ziet verouderde laadtoestand.
Geen van deze zijn componentfouten. Het zijn integratiefouten die pas aan het licht komen wanneer de vier vermogenselektronica-componenten samen op volledige systeembelasting draaien.
Integratierico's op componentniveau versus systeemniveau
Het helpt om specifiek te zijn over welke risico's zichtbaar zijn bij componenttests en welke pas aan het licht komen op systeemniveau. De meeste programmaplannen gaan er impliciet van uit dat kwalificatie op componentniveau het integratierisico afdekt. De onderstaande tabel is de versie van die aanname die de confrontatie met de werkelijkheid overleeft.
| Subsysteem | Risico's zichtbaar bij componenttest | Risico's pas zichtbaar bij systeemtest |
|---|---|---|
| tractie-omvormer | Uitgangskwaliteit, schakelverliezen, geïsoleerde EMC-emissies | Common-modestromen via de DC-tussenkring naar het BMS, resonantie in de motorkabel, regeneratieve spanningspieken |
| BMS | Celbewakingsnauwkeurigheid, regellogica van de contactor, isolatiebewaking | CAN-timing bij hoge busbelasting, coördinatie van het openen/sluiten van de contactor met de omvormer, thermische derating bij gedeeld koelmiddel |
| OBC | Laadefficiëntie, conformiteit met het ISO 15118-protocol, geleide emissies | Inkoppeling in tractie-omvormersensoren, gelijktijdige EMC, isolatiefoutwisselwerking met BMS |
| DC-DC-omzetter | Continu vermogen, omzettingsrendement, transiëntrespons | Zware inschakelstroom van hulpbelastingen, thermische koppeling met omvormer, brown-outeffect bij herstart van BMS |
Het hardop voorlezen van de rechterkolom is een nuttige oefening tijdens een architectuurbeoordeling. Als niemand in het programma die interacties op een representatief platform heeft getest, loopt het programma risico.
Integratietesting is niet hetzelfde als componenttesting
Een componentenleverancier levert een BMS, omvormer, OBC of DC-DC-omvormer die is gevalideerd volgens de eigen specificaties. Dat omvat EMC-, omgevings- en functionele tests op unit-niveau. Het omvat niet de timing-, thermische, elektrische en software-interacties die op voertuigniveau ontstaan.
Integratietesting vereist een andere omgeving: een vermogensdynamometer op voertuigniveau met netemulatie, een thermische kamer die groot genoeg is voor de volledige aandrijflijn, en instrumentatie die tegelijkertijd CAN- en HV-busdata logt. Weinig interne laboratoria van OEM's hebben dit allemaal. De goedkoopste manier om een integratiefout in de vermogenselektronica te vinden is bij de architectuurbeoordeling. De duurste is bij de homologatie.
Veelgestelde vragen
Wat is het verschil tussen een BMS voor personenauto's en een BMS voor zwaar transport?
Een personenauto-BMS beheert typisch 96–108 cellen bij 400V. Een zwaar bedrijfsvoertuig-BMS beheert 192–240 cellen of meer bij 600–800V, met een significant hogere continue stroom en strengere isolatie-eisen. De besturingsalgoritmen moeten bovendien langere bedrijfscycli, regeneratieve remenergie op een veel grotere schaal en snellaadbeurten op depotniveau aankunnen die personenauto's zelden tegenkomen.
Wat is een tractie-omvormer?
Een tractie-omvormer zet de gelijkspanning van de hoogspanningsbatterij om in de driefasige wisselspanning die nodig is om de tractiemotor aan te drijven. In een elektrisch zwaar bedrijfsvoertuig is de tractie-omvormer de grootste afzonderlijke vermogenselektronica-component, doorgaans met een nominaal vermogen van 300–800 kW continu, en is deze de belangrijkste bron van elektromagnetische interferentie (EMI) en restwarmte in de aandrijflijn.
Waarom mislukt de integratie van de elektrische aandrijflijn op voertuigniveau, zelfs wanneer componenten slagen?
Componenten worden afzonderlijk gevalideerd aan de hand van hun specificaties. Storingen op voertuigniveau vloeien meestal voort uit interacties tussen componenten: gedeelde koelcircuits die zorgen voor trapsgewijze thermische derating, common-mode-stromen die koppelen tussen de omvormer en het BMS, verlies van CAN-busarbitrage tijdens gelijktijdige bedrijfsstanden, of contactor-transiënten die de ontwerpaannames van een afzonderlijk component overschrijden.
Wat is de rol van een boordlader in een zwaar bedrijfsvoertuig?
De boordlader (OBC) zet wisselstroom (AC) van het stroomnet om in gelijkstroom (DC) op de spanning van de hoogspanningsbatterij, waardoor het voertuig kan opladen via een standaard wisselstroombron. Bij zware bedrijfstoepassingen hebben OBC's vaak een vermogen van 22–150 kW (tegenover 11–22 kW voor personenauto's). De OBC verzorgt tevens de communicatie met het laadstation via ISO 15118, beheert de galvanische scheiding tussen het stroomnet en de batterij, en is een belangrijke bron van EMC-emissies tijdens het laden.
